测绘级机载激光雷达套装

测绘级机载激光雷达套装

众所周知在测绘领域，激光雷达在高程精度、植被剔除、精准的三维信息获取等方面一直有着不可替代的优势。随着科技的高速发展，测绘级激光雷达也逐渐向小型化集成化演变，借助无人机作为飞行平台完成测绘工作已成为行业趋势。大疆经纬M600 Pro安全高效、性能稳定，成为测绘级机载激光雷达的好搭档。

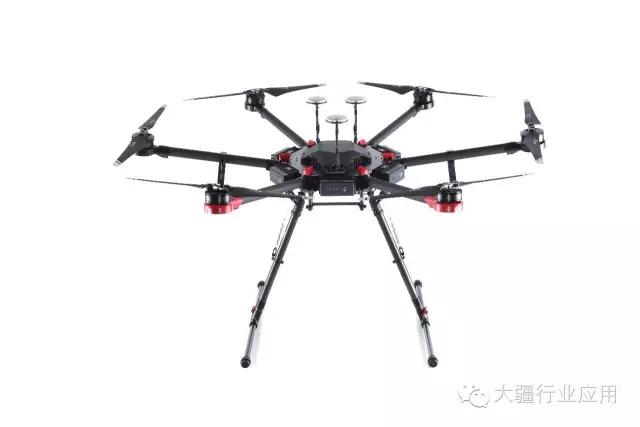

该系统以大疆经纬M600 Pro作为搭载平台，采用 6 块独立智能电池及全方位电池管理系统，开启、关闭任意一块电池即可作用于所有电池，实时监测电池状态，提供电池异常状态提醒并保障飞行器平稳降落。实现超长续航的同时还能解决传统大容量电池方案使用及维护复杂、安全性低和难以携带的问题。有效飞行时间为25分钟。

M600 Pro 采用模块化设计，高效的动力系统集成防尘、主动散热功能，并提供最大 6.0kg 的有效载重。M600 Pro 提供超长续航及最大 5 公里*的远距离、低延时高清实时影像与控制信号传输能力。可实现自动起飞降落，按照航线控制激光开启和关闭，并配置了自动返航、应急降落等安全措施。

*该距离在室外空旷无干扰情况下测得。

大疆行业应用集成商中测瑞格测量技术（北京）有限公司采用奥地利RIEGL公司的技术，于2017年2月推出了“扫描鹰HS-300”专业测绘无人机激光雷达系统一体化解决方案。

扫描鹰HS-300集成了高精度机载激光雷达，高精度组合惯导测姿定位系统，内置128G存储满足全天候使用需求。独有的多回波技术可有效穿透地表植被，扫描密度高达240pts/㎡。

在中测瑞格的工程师们的精心打造下，基于miniVUX-1UAV的“扫描鹰HS-300”超轻小低空激光雷达系统仅重1.85kg，完美契合大疆经纬M600 Pro飞行平台，特别适合小区域高精度的测绘类项目，高程精度可达5cm，扫描数据边缘清晰准确，点云无分层，厚度均匀。

房屋顶视图

房屋扫描数据剖面图

植被自动分类筛选

测区概览

激光雷达作为测绘技术里科技含量最高的手段之一，可以广泛应用于国土测绘、铁路公路规划设计、农林业分析、电力通道巡检等多种场景，可有效解决复杂地形的数据获取难题，随着无人机平台的大发展将迅速普及到常规生产单位，有效提高生产效率和质量。
